YZ5.4.3管状铸造碳化钨气焊条
YZ5.4.3管状铸造碳化钨气焊条

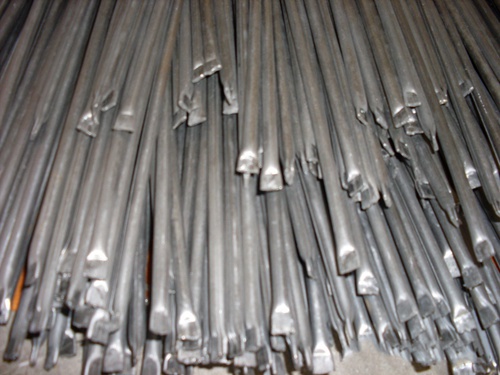

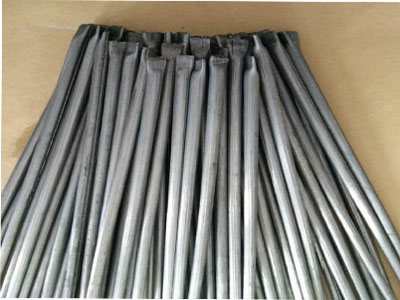

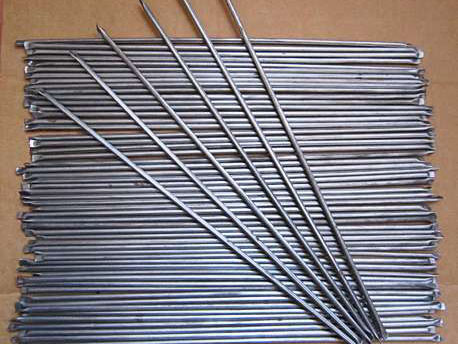

铸造碳化钨焊条又称铸造碳化钨合金焊条管内成分为W2C和WC合金颗粒,硬度93HRA熔点1600-1800度,采用氧- 焰栈焊,具有较高的耐磨性.适用于石油钻具,建材机械,甘蔗破碎daoju,打井钻头,秸杆还田粉碎机和饲料粉碎机刀片等易磨损件的栈焊使之成为合金耐磨具. 型号 管径mm 管长mm 粒度（目） YZ5 4.0 390 6080 YZ4 5.0 3904060 YZ3 6.0 390 3040
|
型号 |
管径mm |
管长mm |
粒度（目） |
|
YZ5 |
4.0 |
390 |
6080 |
|
YZ4 |
5.0 |
390 |
4060 |
|
YZ3 |
6.0 |
390 |
3040 |
公司可提供粒度从34um-4000um(-5目+400目)之间的各种规格的铸造碳化钨粉。产品广泛应用于石油钻具，工程机械易磨损件的表面补强和硬化。
|
铸造碳化钨粉规格 |
铸造碳化钨粉化学成分 |
|
品级粒 度目数mesh毫米mm微米μmGZ5-10f-5+104.000-2.0004000-2000GZ10-20f-10+202.000-0.8502000-850GZ20-30f-20+300.850-0.600850-600GZ30-40f-30+400.600-0.425600-425GZ40-60f-40+600.425-0.250425-250GZ60-80f-60+800.250-0.180250-180GZ80-100f-80+1000.180-0.140180-140GZ100-200f-100+2000.140-0.075140-75GZ200-400f-200+4000.075-0.03475-34
|
元素标准典型值W95-9695-96total carbon3.8-4.03.8-4.0free carbon0.080.02Fe0.50.3Cr0.20.05V0.20.01Ti0.10.01Mo+Co+Ni0.30.05
|
性能
|
|
硬度显微硬度密度熔点93-93.72500-3000kg/mm216.5g/cm3
|
栈焊焊条使用说明:
执行GB984-2001标准
栈焊是在工件的表面或边缘进行熔敷一层耐磨、耐蚀、耐热等性能金属层的焊接工艺。对修复和提高零件的使用寿命，合理使用材料，提高产品性能，降低成本有显着的经济效益。
栈焊工作及工作条件十分复杂，栈焊时必须根据不同要求选用合适的焊条。不同的工件和栈焊焊条要采用不同的栈焊工艺，才能获得满意的栈焊效果。
栈焊中常碰到的问题是开裂，防止开裂的主要方法是：
1、焊前预热，控制层间温度，焊后缓冷。
2、焊后进行消除应力热处理。
3、避免多层栈焊时开裂，采用低氢型栈焊焊条。
4、必要时，栈焊层与母材之间栈焊过渡层（用碳当量低、韧性高的焊条）。
开裂与工件及焊缝熔敷金属的含碳量、合金元素之间有直接关系，所以预热温度一般依据所用焊条的碳当量来估算。
碳当量公式如下：
Ceq=C+1/6Mn+1/24Si+1/5Cr+1/4Mo+1/15Ni
此估算公式适宜于低、中、高碳钢和低合金钢材料。
|
碳当量（） |
预热温度 |
碳当量（） |
预热温度 |
|
0.40 |
100以上 |
0.70 |
250以上 |
|
0.50 |
150以上 |
0.80 |
300以上 |
|
0.60 |
200以上 |
0.90 |
350以上 |
高锰钢及奥氏体不锈钢，可不预热。高合金钢预热温度大于400。
栈焊效果指焊层硬度、耐磨及耐热等性能，其性能高低与下列因素有关：
1.焊接电流大小、电弧长短。电流大、电弧长，合金元素易烧损，反之，有利合金元素过渡。
2.预热温度、缓冷条件决定栈焊层的质量。
3.某些栈焊金属用不同的热处理方法可以得到不同的硬度。
栈焊层的硬度和化学成分指栈焊三层以上的栈焊金属
